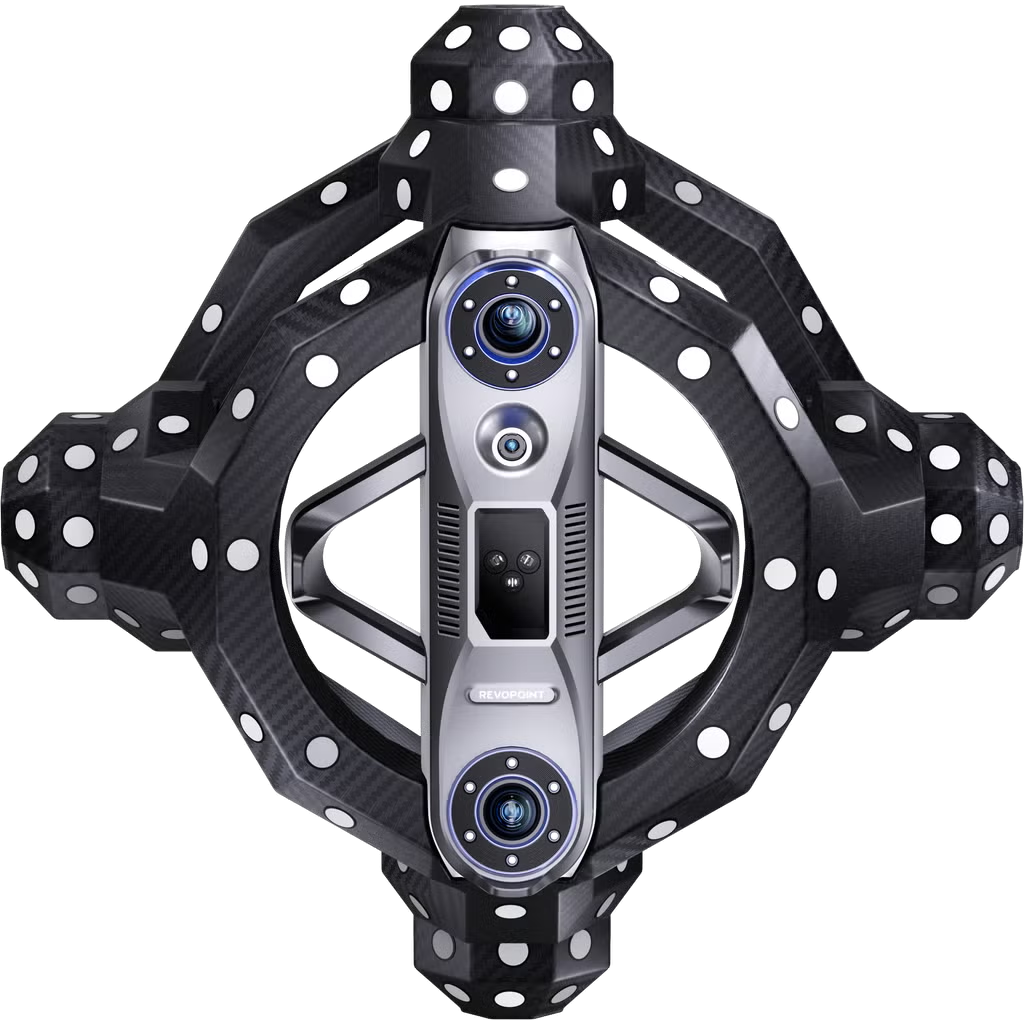

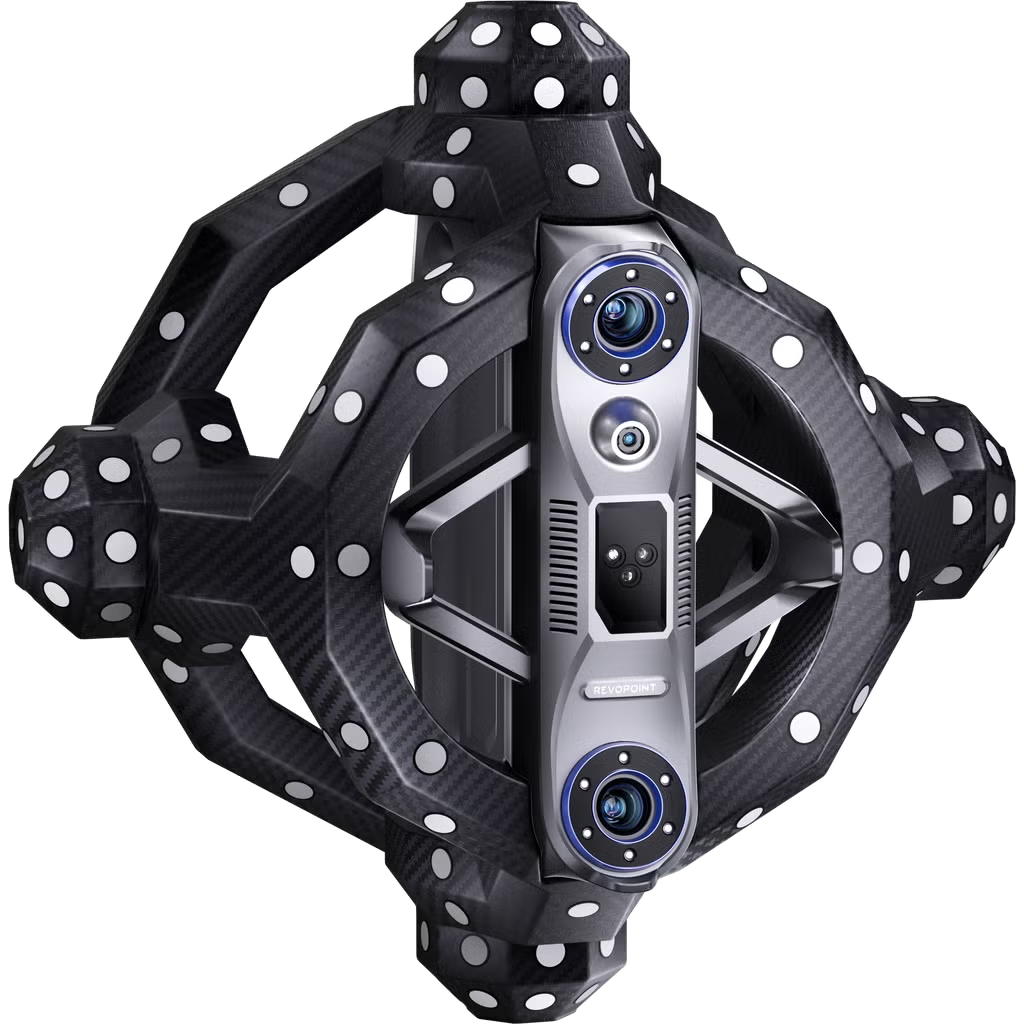

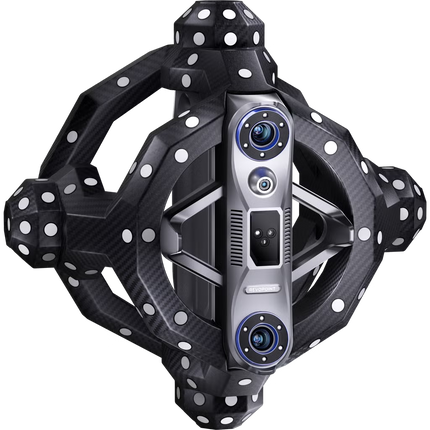

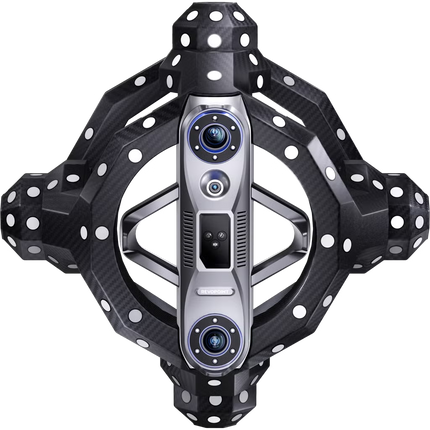

Professioneller markerfreier 3D-Scanner für Objekte von 1 cm bis 6 m – Revopoint Trackit
Der Revopoint Trackit ist ein professioneller markerfreier 3D-Scanner, der für die hochpräzise Erfassung kleiner und großer Objekte entwickelt wurde. Dank markerfreiem optischem Tracking und der Dual-Kamera-Basis überwacht der Scanner die Position während des Scannens in Echtzeit. Die 30 blauen Kreuzlinienlaser gewährleisten eine schnelle und detaillierte Erfassung, während die vollautomatische Kalibrierung einen effizienten und wiederholbaren Workflow garantiert. Die volumetrische Genauigkeit erreicht 0,02 mm + 0,04 mm × L(m), was das Scannen von Objekten und Oberflächen von 1 cm bis zu 6 Metern ermöglicht. Ideal für Reverse Engineering, Qualitätskontrolle, CAD-Design und komplexe 3D-Modellierung.
Vorteile des Revopoint Trackit 3D-Scanners
-
Markerfrei: keine Klebemarker, reduzierte Vorbereitungszeiten und höhere Produktivität.
-
30 blaue Kreuzlinienlaser für schnelle und detaillierte Scans.
-
Automatische Kalibrierung für einen einfachen und präzisen Workflow.
-

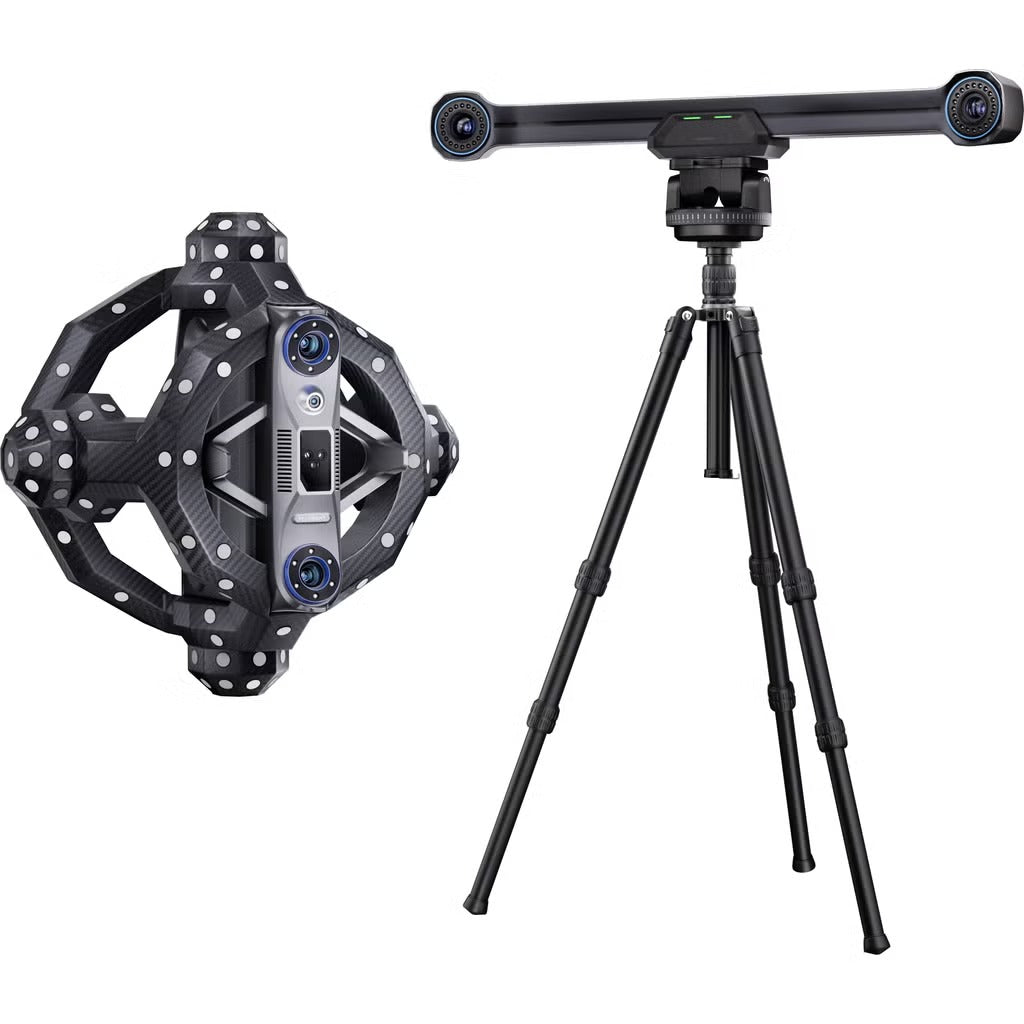

Großer Scanbereich: von 10 mm bis 6 m mit der Dual-Kamera-Basis.
-
Zertifizierte volumetrische Genauigkeit: 0,02 mm + 0,04 mm × L(m).
Wichtigste technische Spezifikationen
Tracking-Leistung:
-
Volumetrische Genauigkeit: 0,02 mm + 0,04 mm × L(m)
-
Empfohlener Objektgrößenbereich: 0,01 – 6 m
-
Arbeitsabstand: 1500 – 4000 mm
-
Min. Tracking-Frame bei 1500 mm: 1304 × 1067 mm
-
Max. Tracking-Frame bei 4000 mm: 3260 × 2845 mm
-
Tracking-Volumen: 11 m³
System und Umgebung:
-
Laser: 30 blaue Kreuzlinien (Kreuz- und Einzellinien)
-
Kalibrierung: vollautomatisch
-
Betriebstemperatur: 0 – 40 °C
-
Ausgabeformate: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Abmessungen und Materialien:
Empfohlener Workflow für professionelle 3D-Scans
-
Positionieren Sie die Dual-Kamera-Basis mit freier Sichtlinie und starten Sie die automatische Kalibrierung.
-
Stellen Sie den Abstand und Winkel des Scanners ein und überprüfen Sie die Tracking-Verbindung.
-
Bewegen Sie sich um das Objekt herum, um alle Geometrien und Hohlräume abzudecken, während die Sichtlinie zur Basis beibehalten wird.
-
Verarbeiten Sie die Daten, richten Sie sie aus, bereinigen Sie sie und exportieren Sie sie in den Formaten PLY/OBJ/STL/ASC/3MF/GLTF/FBX für CAD, Inspektion oder Texturierung.
Hauptanwendungen des Revopoint Trackit 3D-Scanners
-
Reverse Engineering und CAD-Modellierung von realen Oberflächen.
-
Qualitätskontrolle und dimensionale Inspektion von mechanischen Komponenten.
-
Automobil- und Motorradbranche: Innenräume, Außenbereiche und mittelgroße bis große Teile.
-
Design, Kunst und Kulturgüter: komplexe markerfreie Erfassungen.
FAQ – Revopoint Trackit 3D-Scanner
-
Benötige ich Marker zum Scannen? Nein, das markerfreie optische Tracking eliminiert Klebemarker und beschleunigt die Vorbereitung.
-
Wie hoch ist die angegebene Genauigkeit? Bis zu 0,02 mm + 0,04 mm × L(m).
-
Welche Größen kann ich scannen? Objekte von 0,01 m bis 6 m, Arbeitsabstand 1500–4000 mm.
-
Verfügbare Exportformate: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX.
Schnelle, präzise und markerfreie 3D-Scans
Mit Revopoint Trackit wird professionelles 3D-Scannen einfach und effizient. Das dedizierte optische Tracking, die automatische Kalibrierung und der große Arbeitsbereich ermöglichen den nahtlosen Übergang von der Tischplatte zum Fahrzeug oder zu großen Objekten.
